지기구조

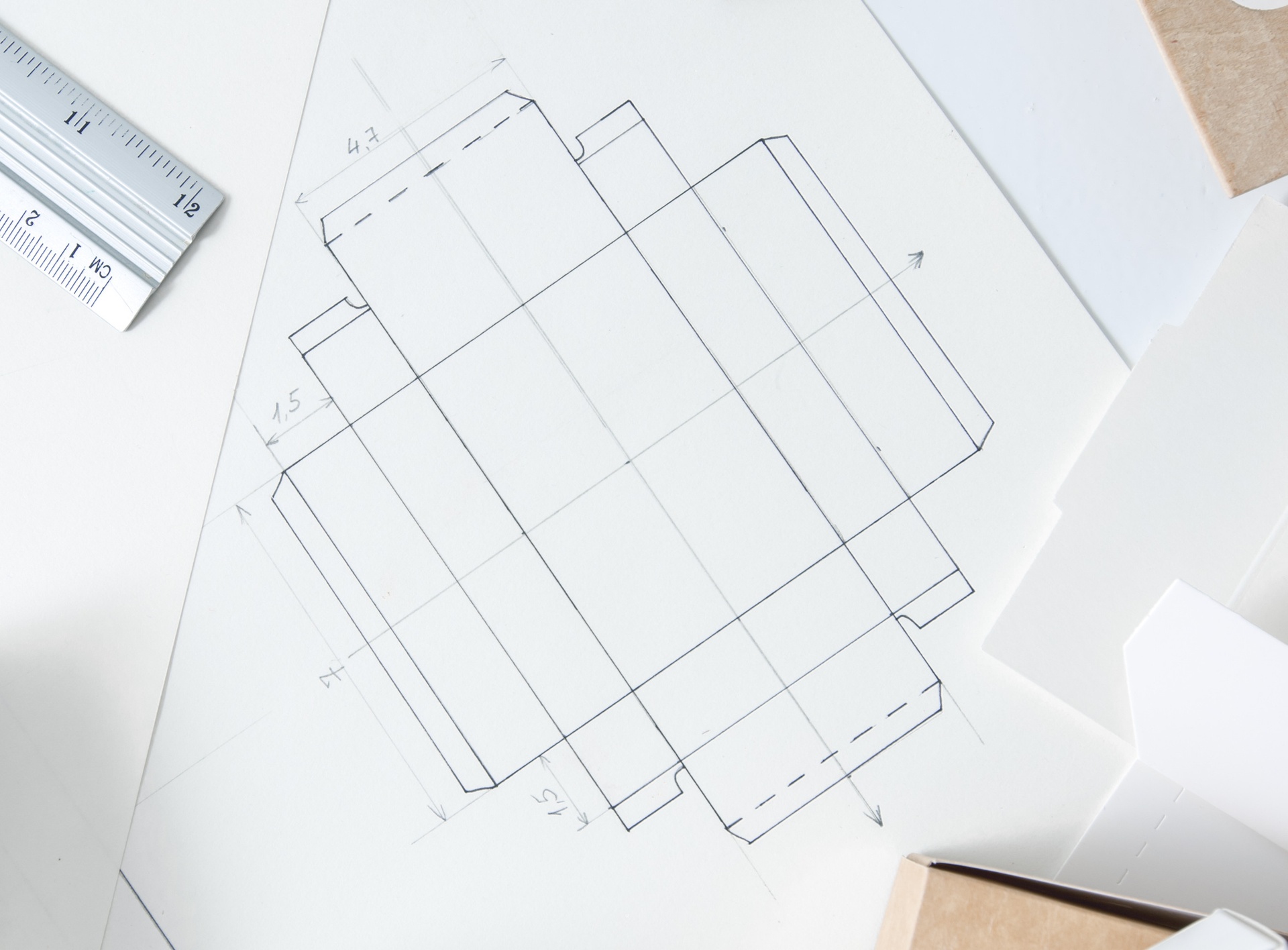

종이 상자(紙器)의 구조를 설계해 전개도(칼선)로 정의하고, 톰슨(다이컷)·접착·접지 공정을 통해 실제로 성형되는 ‘패키지의 골격’을 말합니다. 제품 보호·진열·브랜드 경험·단가(자재/공정/조립성)에 직결되므로, 장폭고(mm)·자재·오시/미싱·접착 방식·여유치·공차를 함께 설계하는 것이 핵심입니다.

박스 구조
패키지
박스
종이그릇
전개도
칼선
톰슨
오시
미싱
지기구조
지기구조

관련 용어

목형
목형

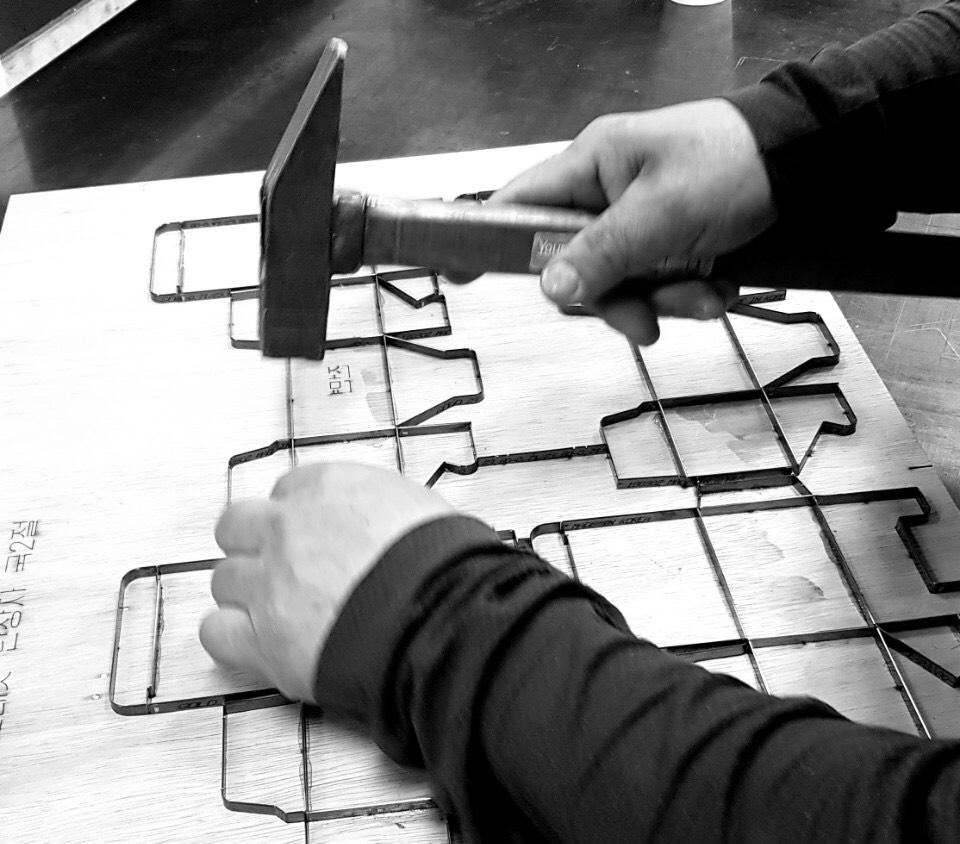

톰슨(따냄기) 공정에서 전개도(칼선)대로 자르기(컷)·접힘선(오시)·미싱(점선) 을 구현하기 위해, 베니어 합판 등의 판재에 칼날(따냄칼)과 오시용 부품(누름괘), 고무(이젝션 러버)를 설계대로 삽입·고정한 가공용 틀입니다. 전개도 정확도와 생산 품질을 좌우하므로 CAD/레이저 제작 정밀도와 조립 품질이 중요합니다.
미싱
미싱

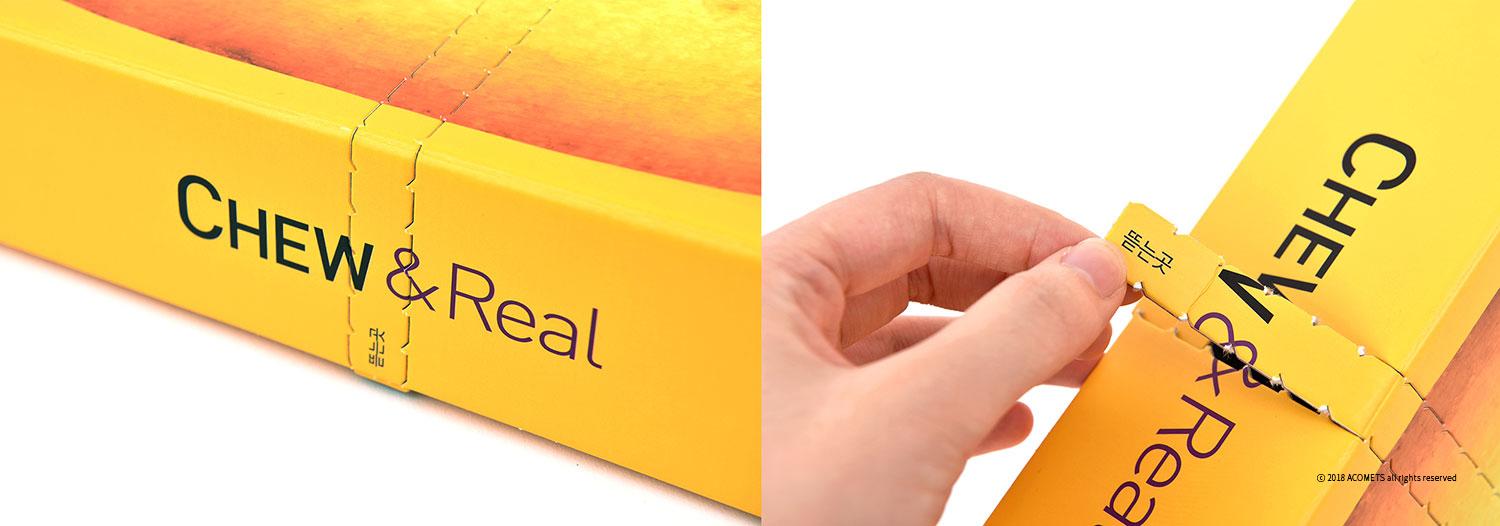

톰슨(도무송) 공정에서 ‘- - - -’ 점선 절단을 넣어 손으로 쉽게 뜯기 또는 임시 고정/분리가 가능하도록 하는 가공입니다. 쿠폰·티켓 같은 절취물부터 과자·티슈 박스처럼 개봉선을 만드는 패키지까지 폭넓게 쓰이며, 설계에 따라 일반미싱, 지네발(지퍼)미싱, 마이크로(이중)미싱 등으로 나뉩니다. 또한 접힘 보조를 위해 점선 강도를 낮춰 쓰거나, 컷오시(Cut-crease)처럼 절개+누름선을 병행해 접힘성을 높이는 변형도 현장에서 활용됩니다.
톰슨
톰슨
도무송이라고도 불리며 사전에 맞춘 강철 칼날(따냄칼)이 심어진 목형 틀로 두꺼운 종이등을 전개도의 형태로 찍어 잘라내는 기계입니다.
오시
오시
톰슨 공정이나 접지 전에 접힘 예정 부위에 압력을 가해 ‘누름선(크리즈)’을 만드는 후가공입니다. 두꺼운 종이나 보드에서 그대로 접으면 터짐(크랙)·울음이 생기기 쉬워, 미리 오시를 넣어 깔끔한 접힘과 균일한 외관을 확보합니다. 일반적으로 150g 이상 용지에서는 오시 적용을 권장하고, 180g 이상 두꺼운 용지·보드에서는 사실상 필수에 가깝습니다. 톰슨 전개도의 접는선은 실무에서 ‘오시(누름선)’로 표기됩니다.
이바리
이바리
톰슨(도무송) 공정에서 이바리는 잘려 나온 인쇄물이 기계 안에서 먼저 떨어지지 않도록, 목형의 칼날(따냄칼)에 아주 작은 흠집(닉, nick)을 내어 ‘종이 다리’를 남기는 처리를 말합니다. 현장에서는 ‘니킹(니크)·브릿지’라는 용어도 함께 쓰이며, 이바리가 있어야 탈지(스트리핑) 전에 판에서 부품이 안정적으로 유지됩니다. 다만 일부 현장에선 재단면에 생기는 거스러미(버어, burr) 를 ‘이바리’라고 부르기도 하므로 맥락 구분이 필요합니다.
A형
A형
오픈형 구조의 일반적인 박스로, 상단과 하단이 모두 열려 있는 형태가 특징으로, 포장 시 테이프나 밴딩기 등을 사용해 상·하단을 마감하여 완성합니다. 주로 일반 택배박스, 포장용 박스 등에 사용됩니다.
B형
B형
하단이 접착 또는 접힘 방식으로 미리 마감된 박스로, 상단만 오픈되어 있는 형태가 특징으로, 포장 시 상단만 포개거나 테이프로 간단히 마감하면 되며, 생산성과 편의성이 뛰어납니다. 주로 화장품 박스, 치약 박스, 건강식품 박스, 디퓨저 박스 등에 사용됩니다.
BW형
BW형
신발 포장용으로 많이 사용되는 형태로, G형과 유사한 구조를 가지고 있습니다. 기본적으로 G형 구조를 따르며, 신발류, 원두 포장 등에 최적화된 박스입니다. 상단 덮개가 갈고리처럼 닫히면서 제품을 간편하게 포장하고 보호할 수 있는 구조입니다. 주로 신발 박스, 원두 박스 등에 사용됩니다.
C형
C형
상단 덮개가 갈고리 형태로 마감되어 편리하게 여닫을 수 있는 구조의 박스입니다. 상단이 갈고리 방식으로 닫히는 간단한 구조로, 가볍고 자주 열고 닫아야 하는 제품 포장에 적합합니다. G형과 비슷하지만 내구성은 다소 낮은 편이며, 주로 피자 박스, 의류 박스 등에 사용됩니다.
