목형
톰슨(따냄기) 공정에서 전개도(칼선)대로 자르기(컷)·접힘선(오시)·미싱(점선) 을 구현하기 위해, 베니어 합판 등의 판재에 칼날(따냄칼)과 오시용 부품(누름괘), 고무(이젝션 러버)를 설계대로 삽입·고정한 가공용 틀입니다. 전개도 정확도와 생산 품질을 좌우하므로 CAD/레이저 제작 정밀도와 조립 품질이 중요합니다.
후가공따냄판따냄칼톰슨전개도칼선오시미싱
목형이란?🔗
목형은 전개도에 기초해 제작된 공정 전용 금형으로, 톰슨 공정에서 작업물을 정확한 모양으로 재단하고, 접힘선(오시)을 안정적으로 형성하며, 필요 시 점선(미싱) 으로 손쉽게 분리되도록 만듭니다. 시제품부터 양산까지 동일 형상을 반복·재현할 수 있게 하는 핵심 설비 자산입니다.
구성 요소🔗
| 항목 | 설명 |
|---|---|
| 합판 | 결을 교차 접착한 얇은 판. 가공성 좋으나 습기에 약해 수명은 금속보다 짧음. |
| 재단칼 | 뾰족 칼날. 사각/원/자유곡선 등 완전 절단에 사용. |
| 미싱칼 | 일정 간격 홈이 있는 칼. 점선 절단으로 쉽게 뜯거나 접게 함. |
| 오시칼(누름쇠) | 둥근 칼끝. 접힘선(오시)을 만들어 종이가 터지지 않게 접힘 유도. |
| 고무 스펀지 | 칼날에 종이가 들러붙지 않게 튕겨내는 역할(탄성). |
| 면박 테이프 | 오시 깊이 보정·지지. 두꺼운 종이는 겹붙임으로 압을 강화. |

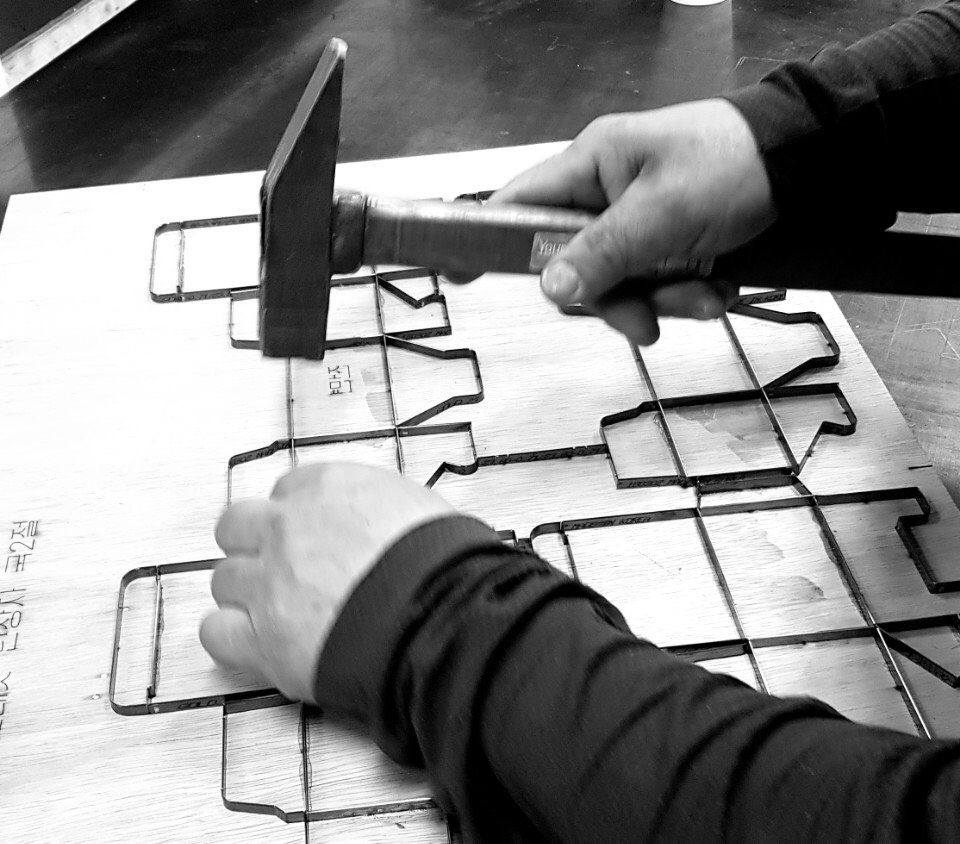

| 목형 | 레이저로 홈을 낸 합판에 칼을 휘거나 절단해 삽입한 틀. |
제작·운용 흐름🔗
전개도 준비 → 목형 제작(레이저·벤딩·조립) → 톰슨 가공(컷/오시/미싱) → 시야기(마무리) → 접착(접지) → 납품
주의사항🔗
- 최소 간격/예각 과도 → 찢김·크랙 발생 가능 → 코너 R 처리 권장
- 오시 압·미싱 강도 미조정 → 갈라짐/뜯김 불량
- 인쇄-톰슨 등록 오차 → 그래픽 절단/먹힘 → 기준선·핀홀 확실히
- 러버 과다/부족 → 눌림 자국·배출 불량
